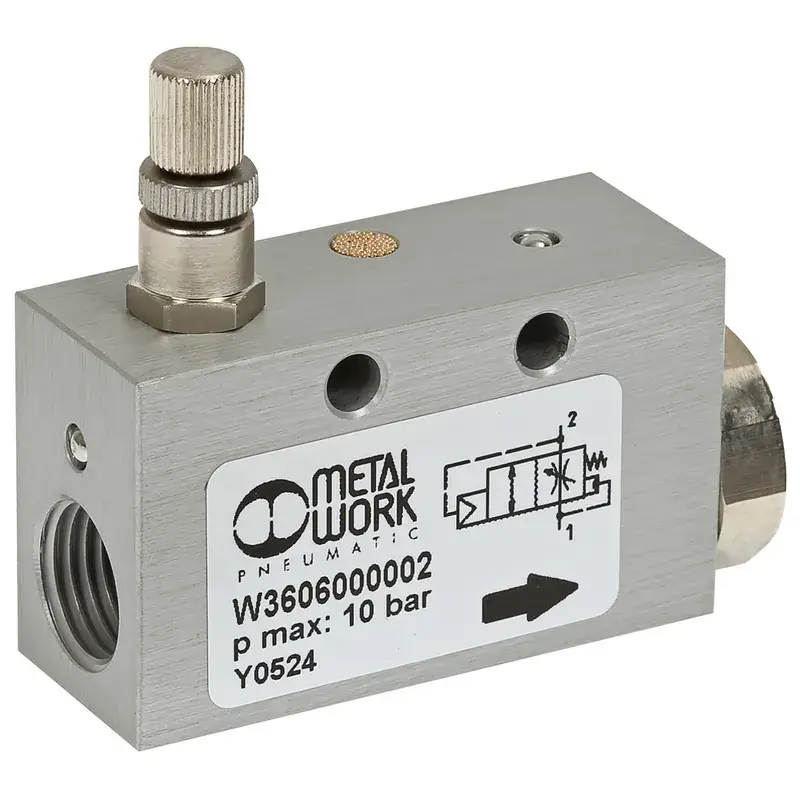

Art.nr: MWP3606000002
– VAP-serie- mjukstartsventil reglerar flödets tills utgångstrycket nått ett bestämt värde, när dett uppnåtts, öppnäs ventilen och tillåter fullt flöde- ventilen kan anvädas till att styra en grupp av ventiler eller en singleventil, den kan även monteras mellan exempelvis en ventil och en cylinder eller vriddon- ingångsluften i port 1 passerar förbi en strypning som är försedd med en ratt för att justera flödet- ventilen öppnas helt när utgångstrycket når ca. 60 % av ingångstrycket- om lufttillförseln stängs, avluftas port 2 genom port 1- material ventilhus anodiserad aluminium, O-ring och tätning NBR- gänga G 1/4″- funktion 2/2 NC (normalt stängd)- arbetstryck min. 2 bar / max. 10 bar- öppningstryck vid ca 60 % av ingångstryck- arbetsfrekvens max. 5 Hz- max. flöde vid 6,3 bar (tryckfall 0,5 bar) 1050 Nl/min- max. flöde vid 6,3 bar (tryckfall 1 bar) 1500 Nl/min- max. flöde genom flödesregulator vid 6,3 bar 200 Nl/min- användningstemperatur -10…+70 °C- media: smord eller osmord filtrerad tryckluft (om man använder smord luft får smörjningen inte avbryta)- montageskruvar min. M4x25- vikt 90 gMått (mm):- F 1/4″- F1 1/4″- A 56- A1 50- B 20- C 30- CH 8- D 4,5- E 10- H 49 – 52- I 25,5- I1 18- I2 16- L 10- P 9- P1 9
